scFLOWのVer2020において、動いている物体表面にかかる圧力分布を数値で知りたいのですがそのようなオプションはありますか。またありましたら方法をご教授いただきたいです

sbb03044
scFLOWのVer2020において、動いている物体表面にかかる圧力分布を数値で知りたいのですがそのようなオプションはありますか。またありましたら方法をご教授いただきたいです
  • 0

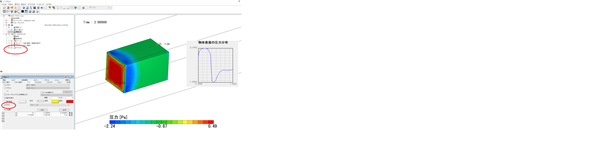

    動いている、動いてないに関わらず指定の面領域（物体表面の）を指定して圧力分布をポストで表示することが可能です。その圧力分布上でピックすることでその点の数値も確認できますし、複数指定してまとめてCSV形式で数値出力も可能です。
    また表面上の2点を指定して、その間のグラフを書いて、そのデータをCSV形式で数値出力もできます。
    グラフに関しては「ポスト使いこなしガイド」、「リファレンス（ポスト編）」などで’グラフ’で検索して使い方を学習してください。
