ScFlowでシート部材を含む解析をしたいのですが、シート部材の作成ができませんでした。 また、そもそも、Faceteditorで作成するコマンドを見つけることができませんでした。 シート部材の作成方法を教えていただきたいです。 よろしくお願いします。

kitagawa.h.ab
ちなみに、ソリッドの面（平面）の登録まではできています。​
  • 0
    まず、scFLOWのプリで作成できる独自に作成できるモデルは、「部品準備」－「部品作成」にある直方体、円柱、球の３つの基本的なソリッドモデルのみです。プリのコンセプトは、’モデルは基本的に他のCADからインポートして使用する’です。
    ただ、独自に任意形状のシート部品を作成することはできませんが、既存のソリッドモデルの編集によりシートを抽出することは可能です。

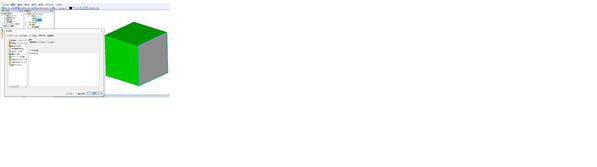

    例として添えつけ；ソリッドモデルの面をシート化.png　を参照してください。

    リファレンス（プリ編）の「部品編集」－「断面・抽出」の様々なシート化の機能説明がありますので参照してください。
    後、Faceteditorですが、これはSCRYU/TetraというCRADLEの別の流体解析ソフトのプリをscFLOWでも使えるように用意したもので、これも同じく独自に任意のシート部品を作成することはできません。主にモデルのデータ形式として三角パッチ（ファセット）の集合体であるSTL形式のモデルデータの編集機能を利用するためにあります。scFLOWのプリにファセットを編集する機能がないためにそれを補完する意味で付けているようです。
    リファレンスはFaceteditorメニューの「ヘルプ」からPDF形式のものが用意されています。
    以上、ご参考まで。

  • 0
    回答ありがとうございます。
    ​「部品編集」－「断面・抽出」ー「ソリッド・シートの分離」
    によってソリッドの面からシート部品を抽出したいのですが、​mdlファイルやstlファイルをインポートすると部品編集がグレー表示となり、使用できません。解決方法はありますでしょうか？
    また、シート部品として他のCADで作成するべきだということでしょうか？（ソリッドとして形状は作成できている）​
    再度ご回答をお願いいたします。​
  • 0
    mdl、stlはファセットデータであって、いわゆるソリッドデータはないです。単なる三角形パッチデータの集合すぎません。
    なので、mdl、stlからシート部品の抽出はできません。

    scFLOWの基本的なスタンスとしては、CADから出力される数学的にきちっと形状定義されたソリッド、シートデータをモデル構築の対象としています。当然に部品編集対象もそのようなデータになります。
    解決法としてはご推察の通り、「シート部品として他のCADで作成するべき」になります。またはソリッドデータから抽出しても良いと思います。
    以上、ご参考まで、
  • 0
    ご回答ありがとうございます。ファセットデータとソリッドデータの違いを認識できました。​
