現在scFLOWを使用して，重合格子による物体の6自由度剛体運動の解析を行っています．移動物体の任意の点に，解析条件設定時に外力を与えることは可能でしょうか？ご教授頂けたら幸いです．

kajiwara over 4 years ago

0 Chuel-Ho.Kim over 3 years ago

当然に同じものだと思いますが、確かに式としての記述を見つけることができません。

推測になりますが、併進、回転の運動方程式自体が自明ということで省略したのかもしれません。だとしてもSCRYU/Tetraのリファレンス基礎編のようにきちんと記述して欲しいものだと思います。

正規サポートサイトの利用資格（学生でない等）をお持ちでしたら、

「式としてきちんと記述して欲しい」という要望を挙げてはいかがでしょうか？

正規サポートアドレス：cradle.support@mscsoftware.com
Cancel
Vote Up 0 Vote Down

Sign in to reply

Verify Answer

Cancel
0 kajiwara over 3 years ago

参照点の座標出力方法について以前，ご回答いただきました．

追加で質問させて頂きます．

参照点の初期位置ですが，重合格子のコンポーネント側に含まれる座標であれば問題なく出力されるのでしょうか？

現在，移動物体表面から20 mm離れたある点の座標を追随したいと考えています．

その場合，物体表面から20 mm離れた座標を初期位置と定義すれば，物性が空気であっても追随してくれるのでしょうか？
Cancel
Vote Up 0 Vote Down

Sign in to reply

Verify Answer

Cancel
0 Chuel-Ho.Kim over 3 years ago

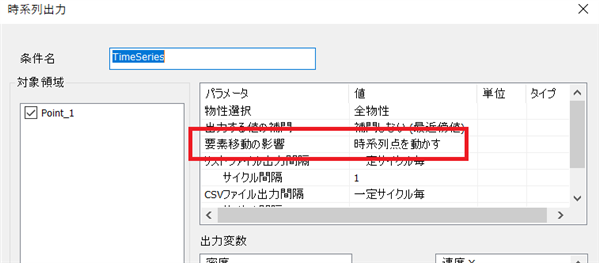

添え付けにあるように’要素移動の影響’で’時系列店を動かす’を選択していれば追随します。

物性が障害物でない限り、問題なく出力されるはずです。

もし「追随してなさそう」という判断、または推測できるような結果が得られたようならば教えてください。

現象を当方でも確認したいと思います。
