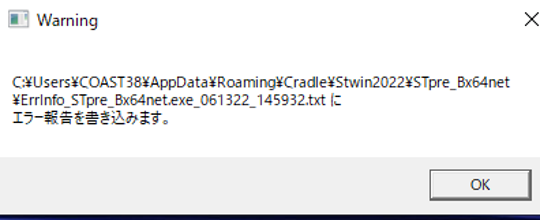

国土地理院の地形図をSTREAMにインポートするために、基盤地図情報の数値標高データをRevit2023に取り込み、DXF形式でエキスポートしSTREAMに取り込もうとしました。ですが、インポートする際に警告が出てしまい反映されず、解決できません。解決方法を教えてください。よろしくお願いします。

W.T
  • 0
    恐らく、このエラーの後にSTpreは強制終了（ソフトが落ちる）したかと思います。
    その原因は、Revit が出力したDXF形式データに何らかの問題がある可能性もありますし、STpreの読み込みに問題がある可能性もあります。何れにしても何が問題かの確認は、当該データをソフトウエア開発側で調査する必要があると思います。そのためには、正規のテクニカルサポートに問い合わせる必要があります。

    正規サポートは、MSCのユーザー登録が完了しているユーザー（通常、学生は資格なし）が受けられます。
    W .Tさんが正規サポートが受けられる立場ならば、当該データを添付して問い合わせてみてください。
    または、正規サポートが受けられる他の方が代わって問い合わせてください。​

    ところでご存知かも知れませんが、フリーのソフトウェアでShapeMapMakerなるものがあります。
    基盤地図情報をSTL形式やSHAPE形式で出力できるようで、STpreでインポートできた実績があるようです。
    よろしければ検索して確認してみてください。
    以上、ご参考まで。
  • 0
    回答ありがとうございました。
    教えていただいた2つの​方法で試してみたいと思います。
  • 0
    リファレンス（プリ編）にインポートできるファイル形式の一覧があります。’インポートモデル’で検索すると出てきます。これによると、DXF形式でモデルとしてインポート可能なのは、ポリゴン（多面体）だけでのようです。図面もインポートできますが、モデルではなく、プリ上でモデル作成のための下敷きのような使い方になります。
    Revitでそのような指定が可能かに関してはわかりませんが、DXF形式でポリゴンで出力する指摘ができるならインポートに成功する可能があると思います。合わせてご参考まで。
