scFLOWにおいて、エアコンのスイング運転のように、周期的に回転方向が変化する移動物体は作成可能でしょうか。

momoi
scFLOWにおいて、エアコンのスイング運転のように、周期的に回転方向が変化する移動物体は作成可能でしょうか。
  • 0
    可能です。
    不連続接合＋要素移動、または重合格子＋要素移動とします。
    要素移動では、移動タイプに「回転」を指定して、角速度をテーブルで指定します。
    テーブルでは、時間またはサイクルで角速度を指定することで、回転体の正転、反転が実現できます。

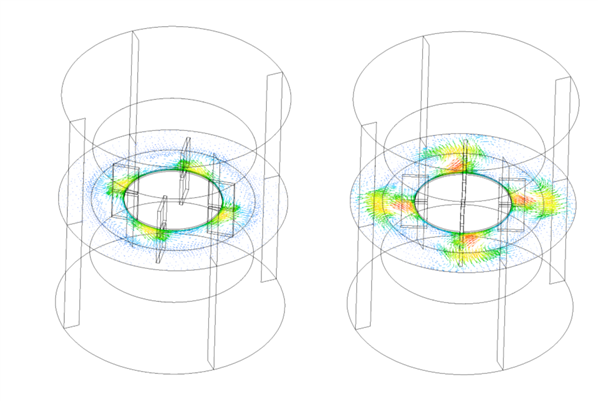

    添付ファイルは、攪拌槽の例になりますが、羽根の回転が正転、反転している様子です。
    この例は、
    scFLOW ユーザーズガイド 例題編　例題16.1　変数テーブルによる攪拌槽攪拌機の回転数制御
    です。データもありますので、ご確認ください。

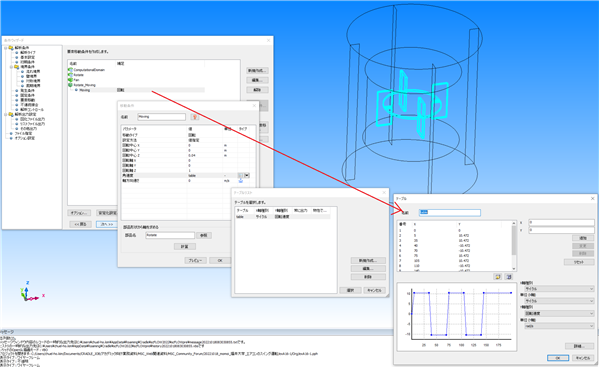

    要素移動条件は以下のようになっています。
    本例のように、エアコンのスイングも実現可能です。
    なお、より複雑な回転を指定したい場合は、テーブルではなく、非定型スクリプを利用する手もあります。

    以上、ご参考になりましたら幸いです。
    ​
