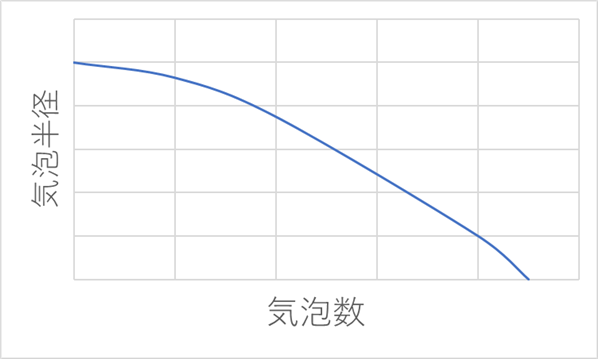

【scFLOW】多重プロセス型モデルを用いてキャビテーション解析を行っています。非定常、圧縮性流体、DESで計算しています。添付画像のようなグラフを作りたいです。気泡半径ごとの気泡数を出力する方法を教えていただきたいです。また、キャビテーション雑音を推定するのに有用な機能等ありましたら教えていただけるとありがたいです。宜しくお願い致します。

sasa over 1 year ago

0 Chuel-Ho.Kim over 1 year ago

多重プロセスモデルでは、気泡の状態に関して空間中の平均的な状態しか扱えないという制約を課す代わりに、扱う変数を少なくできることが特徴で、このような気泡径のヒストグラムといった詳細な状態を見ることはできません。

後、キャビテーション騒音ですが、現在、そのような現象を再現するモデルが組み込まれていませんので、扱うことはできません。これからの技術というところだと思います。
Cancel
Vote Up 0 Vote Down

Sign in to reply

Verify Answer

Cancel
0 sasa over 1 year ago

ご回答ありがとうございます。

理解できました。

追加の質問になるのですが

(ボイド率α) / (平均気泡半径R) を計算した値の等値面を表示することは可能でしょうか。

宜しくお願い致します。
Cancel
Vote Up 0 Vote Down

Sign in to reply

Verify Answer

Cancel
0 Chuel-Ho.Kim over 1 year ago

ポストの変数登録機能を使えうことで可能です。

変数登録は、図化出力した変数を加工して新しい変数を作る機能で、圧力や温度の通常の変数と同様にコンター図や等値面など描画することが可能です。

変数登録の使い方の例としては、scFLOW ユーザーズガイド操作編を参照してください。

圧力から圧力係数を新たな変数として登録する例が載っています。

出力した変数から新しい変数（適当に名前をつけて）　

　　　　　　CCCC=ボイド率/(CAV2/CAV1)

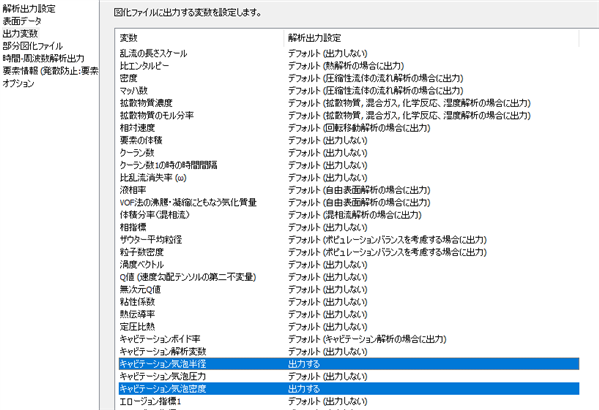

を作成してください。なお、ボイド率はキャビテーション解析ではデフォルトで出力されますが、CAV1,CAV2の２つは以下のように出力の指定が必要です。

　　　　

ご参考まで。
Cancel
Vote Up 0 Vote Down

Sign in to reply

Verify Answer

Cancel
0 sasa over 1 year ago

ご回答ありがとうございます。

表示することができました。
