攪拌試験を再現したいのですが、平面ファンの場合はうまくいくのですが、旋回流を考慮するために軸流ファンで回転数を指定して実行すると何も起きません。助けください。また、ほかに攪拌試験を再現するのによい方法があれば教えてください。

hosoya.s.ae over 2 years ago

0 Chuel-Ho.Kim over 2 years ago

お使いのソフトウェアは、何ですか？

CFDソフトウェアにはいくつか種類がありますので、質問時は明記した方が良いと思います。

なんらかの回答をするために、まずは以下の情報を提示ください。

１．CFDソフトウェア名

２．平面ファン、軸流ファンのそれぞれに対しての設定（プリのダイアログ）、結果（ポストの流速ベクトル）のショット図（結果が分かるもの）
Cancel
Vote Up 0 Vote Down

Sign in to reply

Verify Answer

Cancel
0 hosoya.s.ae over 2 years ago

ご返信ありがとうございます。質問の仕方に不備があり大変申し訳ございません。ご教示くださりありがとうございます。

1.STREAM

2.

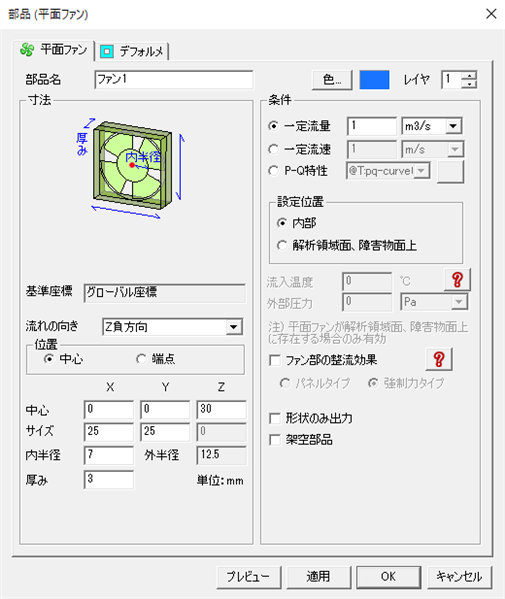

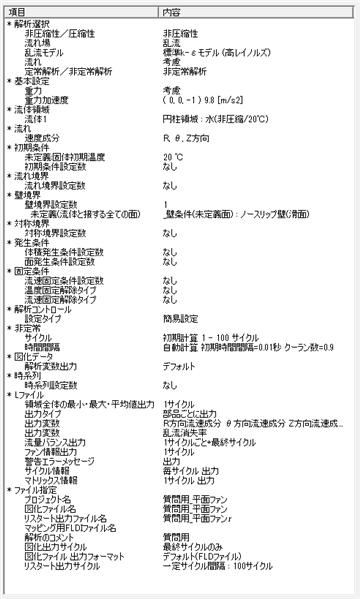

平面ファン

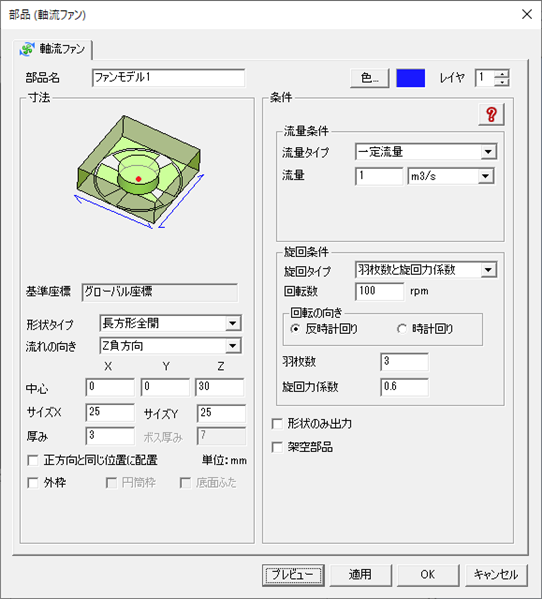

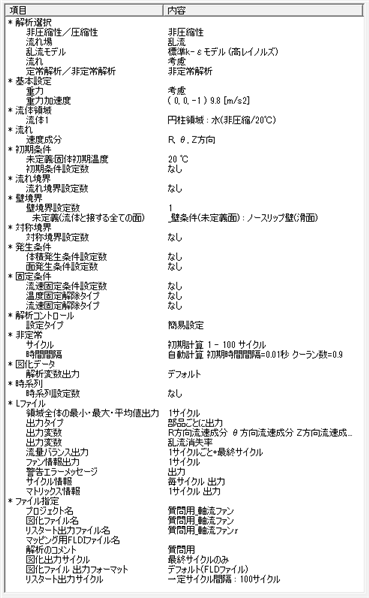

軸流ファン

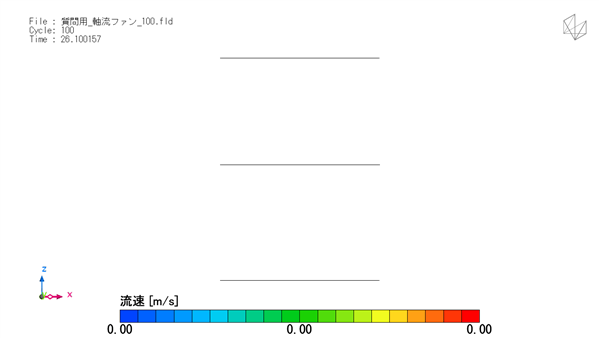

このようにファンを変更しただけなのですが液体が出てきません。

よろしくお願いいたします。
Cancel
Vote Up 0 Vote Down

Sign in to reply

Verify Answer

Cancel
0 Chuel-Ho.Kim over 2 years ago

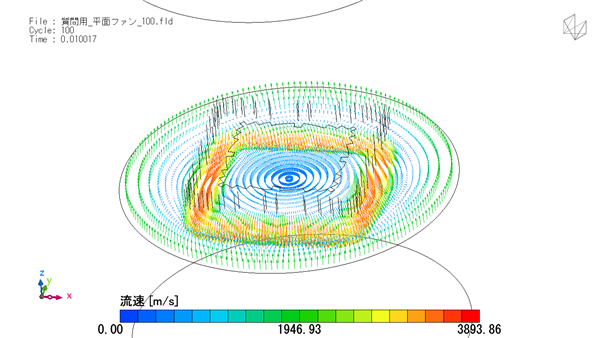

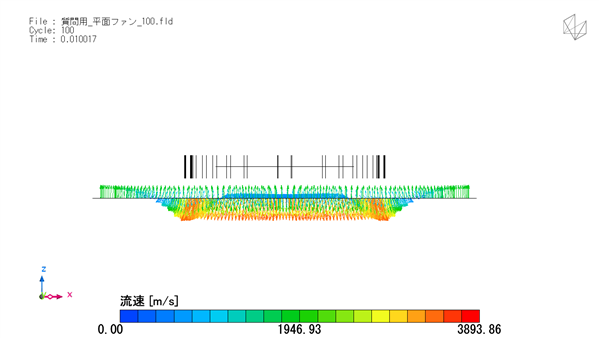

頂いた平面ファンのベクトル図ですが、カラーバーを見ると最大流速が3893m/sになっています。

たぶん、あり得ないですね。

平面ファンはなんとか計算できたかもしれませんが、軸流ファンの方は計算が破綻していると思います。

設定した流量は妥当でしょうか？

設定したファンの形状から開口部の面積が計算できますので、設定した流量をその面積で

割ると、開口部で生じる平均的な流速（Z方向成分）分かります。

流量を見直して再度計算してみてください。
