scFLOWで、不連続接合で回転する物体表面のオイルフローを、任意のサイクル間で平均化したいです。宜しくお願い致します。

s225007 over 2 years ago

0 Chuel-Ho.Kim over 2 years ago

ポストでの平均化には、全体オブジェクトにて、[サイクル]タブの下部にある[演算]にチェックをいれ、演算タイプを[平均(初期値=ゼロ)]を選択します。この状態で平均化するサイクルに該当するFPHファイル名をクリックしていくと、ドローウインドに選択したファイルを平均化した結果が図示されます。

詳細は、リファレンス（ポスト編）の「全体」ー「サイクル」ー「演算」を参照してください。

後、再度の計算が必要になりますが、ソルバー側でサイクル間平均化されたFPHファイルを出力する方法もあり、それをPOSTの表示に使用する、というのもあります。

平均化の設定は、プリの「条件設定」ー「解析出力設定」ー「図化ファイル出力」で可能です。

ここで「平均化間隔」が指定できます。デフォルトの「図化ファイル出力間隔」では、

その名の通り、指定した図化出力間隔で平均化されたFPHが出力されます。

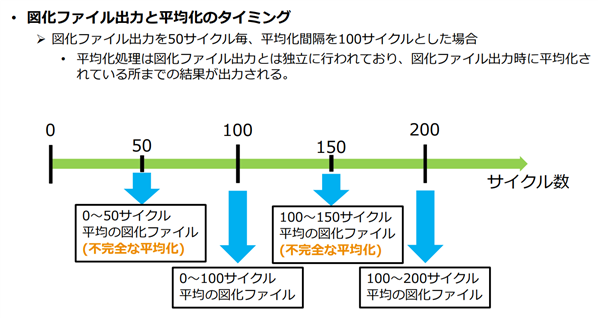

「平均化間隔」に「サイクル間隔」を指定する場合は、以下の図のように若干注意が必要です。

なお、出力されたFPHファイル間の平均が可能なPOSTに比較して、ソルバー側での平均化は、

毎サイクルの結果が平均化に使用されます。

平均化値の評価としてはソルバー側の平均化が良いと思います。

以上、ご参考まで。
