STREAMに関する質問です。メッシュの分割の際、吹き出し口周辺や拡散物質発生口周辺のみメッシュを細かく区切る方法を教えていただきたいです。よろしくお願いします。

nyHU
STREAMに関する質問です。メッシュの分割の際、吹き出し口周辺や拡散物質発生口周辺のみメッシュを細かく区切る方法を教えていただきたいです。よろしくお願いします。
  • 0
    一般的には、「分割設定」ー「区間分割」タブを利用して細かくしたい領域範囲を指定して細かくします。
    区間分割では、ｘ、ｙ、z軸に対して範囲を指定するための2本のメッシュを選択して、その区間の分割数を指定します。詳細は、STREAMユーザーズガイド操作編の”区間分割を行うには？”で確認できます。

    なお、解析領域の大きさに比して、細かくしたい領域が小さい場合などは、「マルチブロック」を使用するのが有効です。マルチブロックとは、解析領域の中にさらに小さい解析領域（子ブロックと呼ぶ）を設定して、その子ブロックを細かく分割していく方法になります。

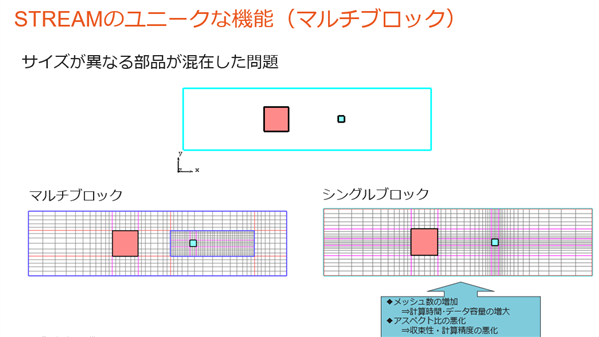

    以下の図からマルチブロックのイメージが理解できます。
    multi_block


    マルチブロックの使い方に関しても、STREAMユーザーズガイド操作編に説明があります。
    ”一部のみ詳細なメッシュを作成するには?”をご確認ください。
    なお、例題集にもマルチブロックを使用した問題が掲載されています。
    ”例題20.1 [ST/HD] マルチブロックを用いたチップの解析”
    使い方の理解のためにトレースすることをお勧めします。

    以上、ご参考まで。
